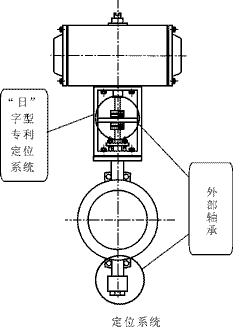

（3）对于介质温度高于400℃的场合普通的定位导向 结构是不可靠的。此时应采用外部轴承结构来保证 阀板的定位与支撑，这样可以避免内部高温对导向 结构的影响。 华林公司发明的“日”字型专利定位系统，该 系统可起到非常好的定位、支撑和?；ぷ饔?，能保 证阀板在纵向的准确定位，避免阀板因重力而下垂 造成的堵卡。同时，由于定位系统承受了阀板、阀 杆的重力，从而减轻了执行机构负载，减轻了外部 轴承负载，避免了常规蝶阀水平安装使用时易出现 的单边卡阻现象，可垂直安装。

      （4）填料的耐温性能
       标准的聚四氟乙烯填料仅能用于200℃以下场合，如需用于中高温场合则必须采用伸长型阀 盖以防止填料受到极高温度的影响。但较长较细的阀杆在高温条件下强度较差，易出现弯曲现象。 因此，高温条件下应采用耐温性能优异（可达600℃）的柔性石墨填料，还可以大大降低伸长型阀 盖的高度。同时配以“旋转类阀 + 粗阀杆”的方式提高阀整体强度，从而较好地解决这一问题。
      （5）密封方式的选择
       在高温条件下实现较高的切断性能是很困难的，很 多常规的高性能密封方式是不可取的（如 O 形圈、四氟 材料、弹性金属材料等）。在500℃以内，可采用特种复 合石墨阀座软密封方式。典型的产品有华林的软密封高 温O型切断球阀、V型球阀和软密封高温全功能超轻型调 节阀等。在500℃以上的条件下，只能采用金属对金属硬 密封方式（一般采用蝶阀结构）。为防止因高温中材料 膨胀，而产生的卡阻的问题，密封间隙通常留得较大。 从而导致泄漏率较大。为解决这一问题，华林公司开发 了高温挡板式蝶阀，它采用平面档板（阀板）落于阀体 凸台（一体化）之上的工艺，形成圆线密封面，达到很 好的密封效果，泄漏率仅为10-3~10-4。同时在密封面上堆 焊的耐磨合金使阀具有了较好的密封可靠性，使用寿命 也得以延长。

二、典型高温调节阀

    （1）普通高温合金蝶阀

     普通蝶阀是结构简单、同口径重量最轻的蝶阀，并且易于锻造成型，可节约大量贵重的 耐高温合金。普通型高温合金蝶阀只可用于泄漏要求不高的场合，应用中还应注意阀体与阀 板之间应留有足够的间隙，避免高温条件下因材料热膨胀造成的卡阻。同时，应采用适当的 定位措施（如华林“日”字型定位系统），以保证阀板的有效定位，避免阀板下垂、偏移， 造成单边卡死或咬死。

    （2）高温合金挡板蝶阀

     挡板蝶阀是针对调节阀在高温条件下易出现的主要问题而研发的新型高温调节阀，具有 结构简单，易于锻造成型，密封性好，不易卡阻等优点，还可大量节约贵重的耐高温合金。 其密封方式为平面档板（阀板）落于阀体凸台（一体化）之上，形成圆线密封面，从而达到 很好的密封效果。该产品阀体与阀板间不存在间隙配合问题，如果同时使用华林“日”字型 定位系统则可以更有效的保证阀板位置，减轻执行机构负荷，避免出现单边卡阻或咬死现象。

    （3）高温导热油专用球阀

     采用弹性层压特种复合石墨阀座与柔性石墨填料的 高温导热油专用球阀，可有效地解决导热油工艺要求切 断好、调节好，填料受导热油影响?。ǔ９嫔斐ば头Ц怯肷⑷绕挥幸庖澹?、密封好的要求，是性能优异的中 高温切断型调节阀，可应用于500℃以下场合。

    （4）耐高温非金属内夹层超高温蝶阀

    采用耐超高温合金材料为结构体，耐高温非金属材 料为内衬，做到阀体内外有别，从而保证了阀体的强度。 中空或耐超高温合金材料阀板配以循环或冷却手段可保 证阀板在1200℃左右良好工作，同时采用华林专利技术 的“日”字型定位系统更能有效地保证阀板的定位，减 轻执行机构负荷，避免卡阻、咬死和对内衬非金属材料 的破坏。
