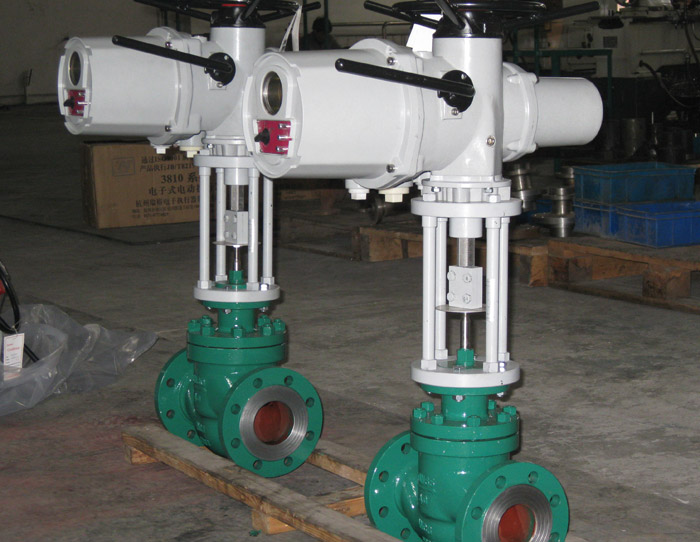

化工调节阀应用电动调节阀在管道中起可变阻力的作用。它改变工艺流体的紊流度或者在层流情况下提供一个压力降，压力降是由改变阀门阻力或“摩擦”所引起的。这一压力降低过程通常称为“节流”。对于气体，它接近于等温绝热状态，偏差取决于气体的非理想程度(焦耳一汤姆逊效应)。在液体的情况下，压力则为紊流或粘滞摩擦所消耗，这两种情况都把压力转化为热能，导致温度略为升高。

常见的控制回路包括三个主要部分，第一部分是敏感元件，它通常是一个变送器。它是一个能够用来测量被调工艺参数的装置，这类参数如压力、液位或温度。变送器的输出被送到调节仪表——调节器，它确定并测量给定值或期望值与工艺参数的实际值之间的偏差，一个接一个地把校正信号送出给最终控制元件——调节阀。阀门改变了流体的流量，使工艺参数达到了期望值。
在气动调节系统中，电动调节阀输出的气动信号可以直接驱动弹簧一薄膜式执行机构或者活塞式执行机构，使阀门动作。在这种情况下，确定阀位所需的能量是由压缩空气提供的，压缩空气应当在室外的设备中加以干燥，以防止冻结，并应净化和过滤。
当一个气动调节阀和电动调节器配套使用时，可采用电一气阀门定位器或电一气转换器。压缩空气的供气系统可以和用于全气动的调节系统一样来考虑。

气动调节阀由气动执行机构和调节阀组合而成，其主要特点是：

1. 优美紧凑、现代化的造型，多规格的系列产品使选型更经济实惠。

2. 所有活动表面均选用高质量的轴承，低摩擦、长寿命、无噪音。

3. 控制简单，且本质安全。不需另外再采取防爆措施。

4. 挤压的高强度铝质缸体，内表面经细磨及硬质阳极氧化处理，使用寿命长，摩擦系数低、动作迅速。

5. 外部安装两个独立的行程调节机构，方便进行±5°全开或全关位置的调整。

6. 改变密封件，可应用于高温或低温场合。

7. 根据需要可提供多种角行程和三位式气动执行器。

8. 活塞和端盖采用压铸铝合金，强度高、重量轻。

9. 但其基本误差与灵敏度，过低是需要改进的一点。

在电动调节阀理论的术语中，调节阀既有静态特性，又有动态特性，因而它影响整个控制回路成败。静态特性或增益项是阀的流量特性，它取决于阀门的尺寸、阀芯和阀座的组合结构、执行机构的类型、阀门定位器、阀前和阀后的压力以及流体的性质。第5章中将详细地介绍这些内容。 动态特性是由执行机构或阀门定位器一执行机构组合决定的。对于较慢的生产过程，如温度控制或液位控制，阀的动态特性在可控性方面一般不是限制因素。对于较快的系统，如液体的流量控制，调节阀可能有明显的滞后，在回路的可控性方面一定要有所考虑。一般只有控制系统的专家才需要关心调节阀的动态持性，关于应用阀门定位器的正规考虑如第9章中所讨论的，将满足大多数调节阀装置的需要。
