■ 概述

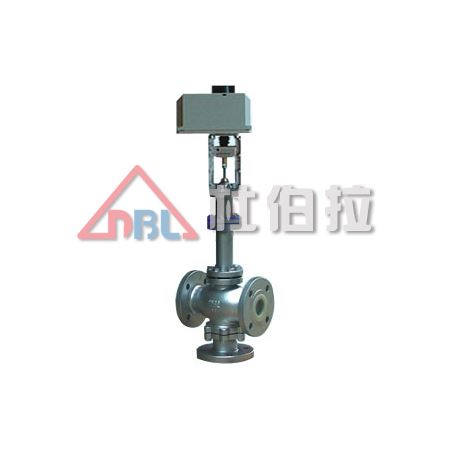

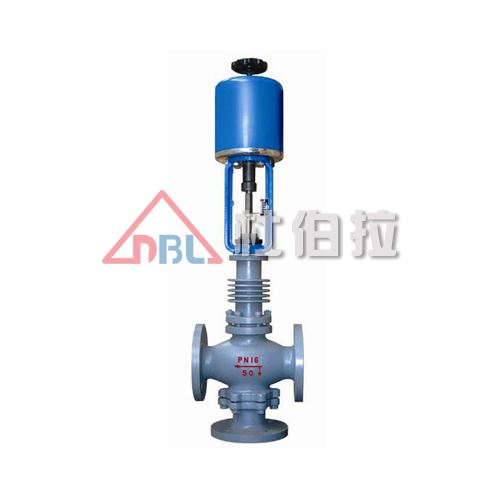

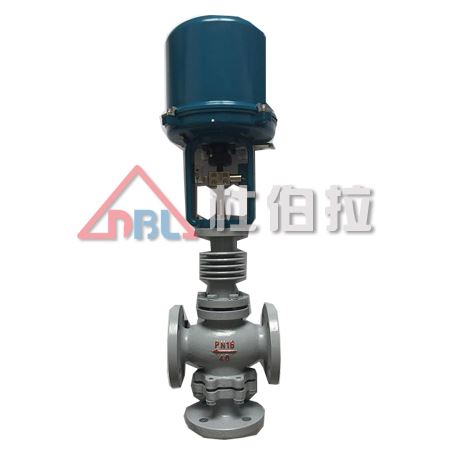

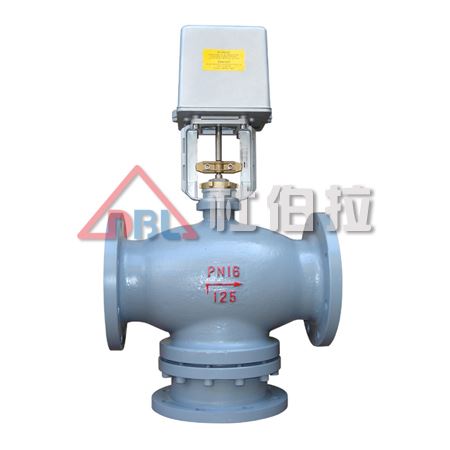

    ZAZQ、ZAZX型电子式电动三通调节阀采用圆筒型薄壁窗口形阀芯导向。配用DKZ直行程电动执行机构，接受0～10或4～20mA.DC信号驱动阀门启闭。

    本系列产品口径由25mm至200mm，公称压力有1.0、1.6、4.0、6.4MPa，温度范围-60℃至450℃?？刂菩藕盼?～10或4～20mA.DC。配用不同的执行机构可分为普通型和电子型两种。

■ 特点

·流体对阀芯作用方向都处于流开状态，故工作稳定性好。
·除了阀盖处衬套导向外。阀芯侧面与阀座内表面也有导向作用，导向面积的大，工作可靠。
·伺服放大器采用深度动态负反馈，可提高调节精度。
·电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC。
·电子型电动调节阀可直接由电流信号控制阀门开度。无需伺服放大器。
·节省自动化投资，与单座、双座或套筒调节阀相比，组成同样的系统可省掉一个阀，简化系统，节省投资。
·波纹管密封型对移动的阀杆形成完全的密封，防止流体外漏。

■ 主要零件材料

阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填      料：聚四氟乙烯
推杆、衬套：2Cr13

■ 主要技术参数

■ 配套用电动执行机构有关技术参数

表中数据为常规配置，具体选用可根据主要参数用户要求而定。

■ 主要技术性能指标

·基本误差：±2.5％
·额定流量系数偏差；±10％
·回差：2％
·固有流量特性：符合IEC534-1和GB/T4213-92规定的斜率偏差要求。
·死区：3％
·额定行程偏差：+2.5％

■ 允许压差

■ 外形尺寸及重量

普通型(单位：mm)

电子型(单位：mm)

公称通径（DN）		25	32	40	50	65	80	100	125	150	200
d		φ155	φ162			φ170
H3		290	325			380
L		160	180	200	230	290	310	350	400	480	600
L1		121	130	140	153	180	225	250	316	372	444
H2		246	259	273	311	354	366	448	512	587	759
重量 （kg）	PN16/64	22	25	26	28	50	56	63	70	80	95
	PN64	26	30	35	37	60	68	88	100	125	140

■ 连接尺寸及标准

·法兰标准：铸铁法兰按GB4216.5-84
                        铸钢法兰按GB9113-88、JB/T79-94
·法兰密封面型式：PN10、PN16为凸面；
                                     PN40、PN64为凹凸面、阀体为凹面。
·结构长度：按GB12221-89标准
·夹套保温型夹套载热体接口：对焊φ18×4
  ﹡ 阀体法兰及法兰端面距离可以按用户指定的标准制造。
    如：ANSI、JIS、DIN等标准。
