您现在的位置：首页 > 产品 > 电动调节阀系列

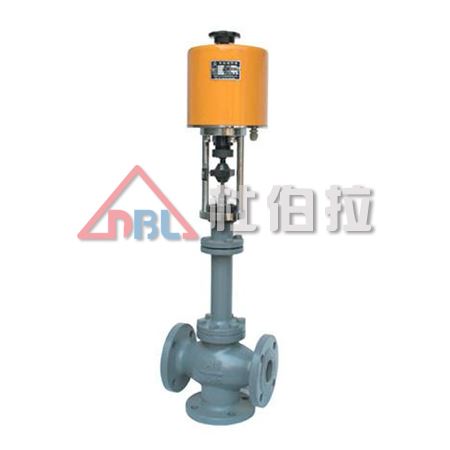

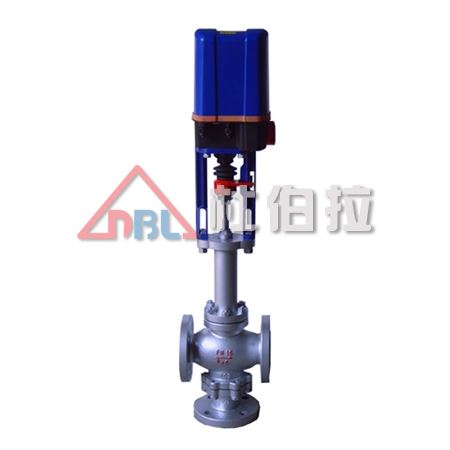

电动三通调节阀
- 发布时间:2019-09-23
- 产品品牌:杜伯拉DBL
- 产品型号:ZAZX(Q)E型
- 连接形式:法兰
- 产品材质:碳钢
- 公称通径:20-100
- 行业应用:适用于化工、石油、制药等行业中的剧毒的、贵重的、易挥发和易渗透的介质调节。
电动三通调节阀
■ 电动三通调节阀（导热油专用）概述
ZAZX(Q)E型电动调节阀是专为纺织机械行业中热定行机的油炉温度控制系统配套而开发的产品。该产品是消化吸收国外著名公司产品的先进技术，采用了不锈钢波纹和石墨填料双重密封结构。故能有效地使管道中介质与外界隔离，大大提高了产品密封的使用安全和可靠性。由于本公司掌握了金属弹性密封技术，故还能派生电动波纹管密封式单座、双座、套筒等调节阀，可适用于化工、石油、制药等行业中的剧毒的、贵重的、易挥发和易渗透的介质调节。
■ 主要技术参数及规格(表一)
公称通径 | DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
阀杆行程 | L(mm) | 16 | 25 | 40 | 60 | |||||
流通能力 | C(T/h) | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 |
工作压力 | MPa | 1.6 | ||||||||
介质工作温度 | t(℃) | -30～450℃ | ||||||||
流量特性 | 直线、抛物线 | |||||||||
全行程时间 | 40 | 60 | 100 | 150 | ||||||
基本误差 | (％) | ±2.5% | ||||||||
电源、电流 | U、I | 220V±10％，50Hz，4～20mA（0～10mA） | ||||||||
环境温度 | T(℃) | -10～+60℃ | ||||||||
相对湿度 | ≤85% | |||||||||
| 公称通径 | 25 | 32 | 40 | 50 | 65 | 80 |
H1 | 430 | 430 | 430 | 430 | 430 | 430 | |
H2 | 182 | 198 | 200 | 215 | 210 | 220 | |
L | 160 | 180 | 200 | 230 | 290 | 310 | |
L1 | 112 | 133 | 145 | 155 | 170 | 185 | |
D | φ178 | φ178 | φ178 | φ178 | φ178 | φ178 | |
φD1 | 115 | 135 | 145 | 160 | 180 | 200 | |
φK | 85 | 100 | 110 | 125 | 145 | 160 |
■ 安装与使用
· 电动调节阀应安装在环境温度-10℃～60℃、相对湿度≤85％、无严重腐蚀性气体的环境中。电动调节阀应正立垂直安装在水平管道上。
· 电动调节阀安装地点应留有足够的空间。以便利调试与检修。
· 管道内径应为调节阀通径的1～2倍，在管径大于阀体通径时，应采用渐缩管件。
· 为使阀工作稳定，介质流向应于箭头方向一致。
· 在重要场合或电动调节阀连续工作的场合，应加旁路管线．以便调节阀发生故障或维修时，通过旁路使生产工程继续进行。同时注意旁路阀不要安装在电动调节阀的上方，以免介质泄漏在电动调节阀上。附安装示意图：
