68、国标对泄漏量有何规定？

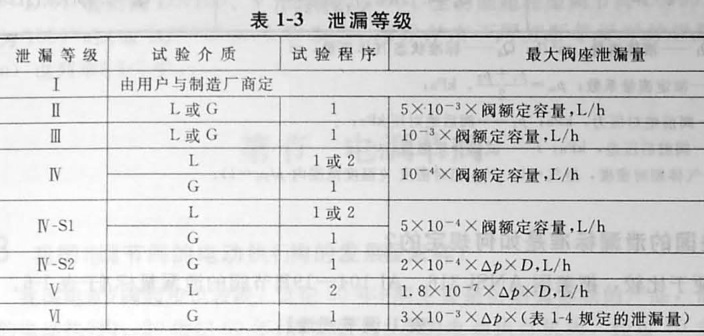

GB/T4213-92给泄漏量规定了6个等级，其具体规定见表1-3。其中最低级别为级，不要求测试；最高级别是VI级，即为气泡级。当泄漏量大于0.5%Kv值时，可免于测试。

注：1、△p以kPza为单位。

2、D为阀座直径，以mm为单位。

3、对于可压缩流体体积流量，为绝对压力为101325kPa和绝对温度为273K的标准状态下的测定值。

4、试验程序“1”表示△p=0.35MPa、介质为水；试验程序"2"表示△p等于工作压差、介质为水或气体。

69、泄漏等级为VI级时，标准规定的泄漏量是多少？

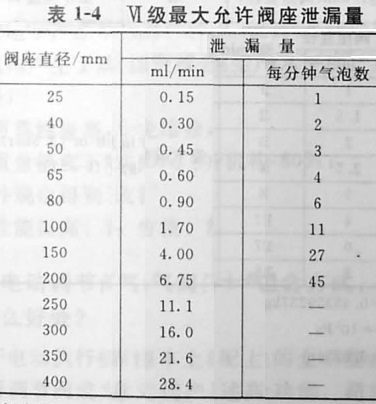

随阀座直径变化，最大允许泄漏量（ml/min或每分种气泡数）列于表1-4.

注：1.每分种气泡数是用外径6MM，壁厚1MM的管子垂直浸入水下5-10MM深度的条件下测得的，管端表面应光滑、无倒角和毛刺。

2.如果阀座直径与表列值之一相差2MM以上，则泄漏系数可假设泄漏量与阀座走私的平方成正比的情况下通过类推取得。

70、表1-3中的额定容量如何计算？

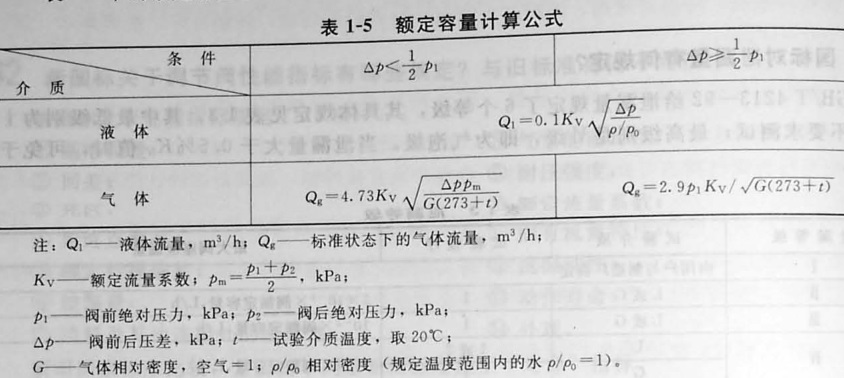

表1-3中的额定容量按表1-5所列公式计算。

71、美国的泄漏标准是如何规定的？

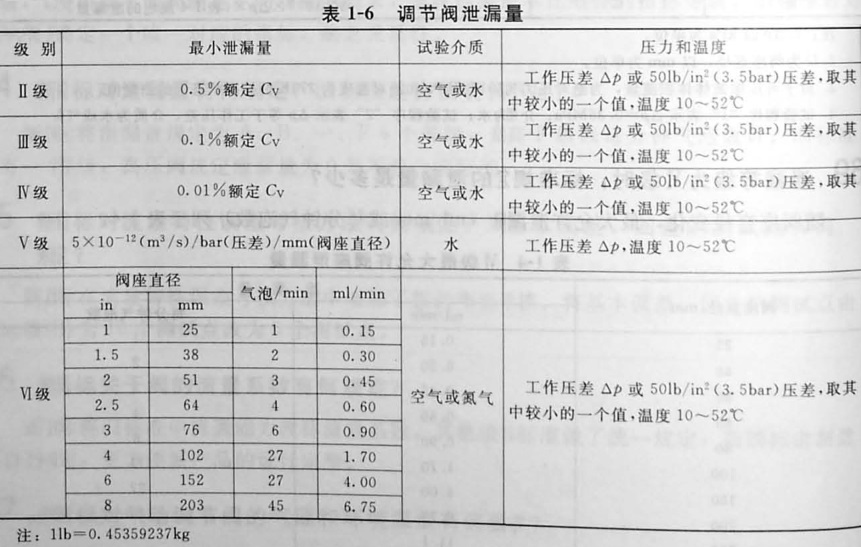

为便于比较，把美国ANSI 316、ANSI 104-1976调节阀的漏泄量标准列于表1-6.

1bar=10的5次方Pa

1in=0.0254m

72、为什么要进行泄漏标准再细分？

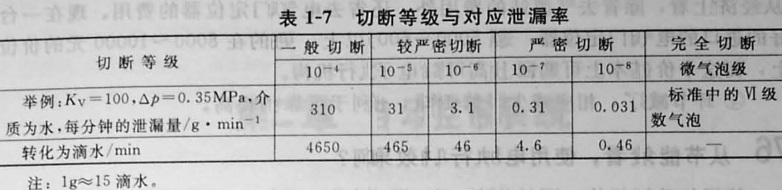

上述标准分还不够细腻，特别是IV级密封和V级密封，其泄漏率由10^-4突然跃到10^-7。为此，认为应将泄漏标准与切断的关系进一步细分。切断的等级与对应的泄漏率见表1-7.

为了便于现场操作，应建立一个宣的概念。现举例Kv=100(双座阀DN100、单座阀DN80~DN100、套筒阀DN100、V形球阀DN50、全功能超轻型调节阀DN50时的Kv值为100)时，试验△p=0.35MPa，介质为水，每分钟在不同切断等级时的泄漏量(g/min)也列举在表1-7中。
