有关给水回转式调节阀有哪些特点？
发布于：2020/3/9 9:38:33 点击量：70
什么是给水回转式调节阀？适用于中、低压锅炉给水管道和高压加热器疏水管上，通过转动圆筒形阀瓣使其与阀座形成的窗口面积改变，从而实现调节流量的目的。
给水回转式调节阀的回转启闭角度为 60°,由调节阀上方的开度指示板来指示?？膳溆玫缍葱凶爸?，实行远程自动化操作。
给水回转式调节阀

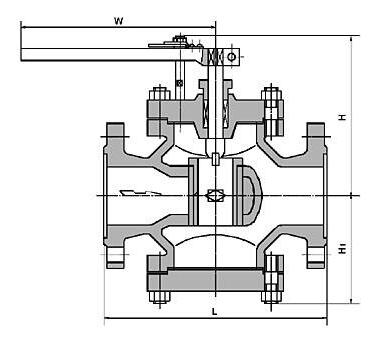

给水回转式调节阀结构图
给水回转式调节阀产品主要结构特点：
1、主要由阀体、阀座、阀瓣、阀杆、阀盖、指示板等组成；
2、阀门的流量调节供圆筒形的阀瓣和阀座的相对回转以改变阀瓣上窗口面积来实现；
3、阀门的开关范围。由阀门上方的开度指示板指示，所指示的开关范围与阀门的开关范围一致；
4、回转调节阀通过远距离控制器来操纵，回转角度60℃。
给水回转式调节阀产品规范
设计规范： GB/T12224
结构长度： GB/T12221
连接标准： GB/T9113
压力试验： JB/T9092
产品标识： GB/T12220
供货规范： JB/T7928
给水回转式调节阀产品范围
主体材质： 碳钢
公称通径：DN20-DN300
压力范围：1.6-10.0Mpa
适用温度：≤450℃
操作方式：手动
适用介质：水、蒸汽、油品等
给水回转式调节阀主要性能参数
型号 | 工作压力〔兆帕〕 | 适用温度〔℃〕 | 适用介质 | 材料 | |
阀体、阀盖 | 阀座、阀瓣、阀杆 | ||||
T40H-16 | 1.6 | ≤200 | 水、油等 | 灰铸铁 | 不锈钢 |
T40H-25 | 2.5 | ≤450 | 铸钢 | ||
T40H-40 | 4.0 | ||||
T40H-64 | 6.4 | ||||
T40H-100 | 10.0 |
存放安装使用注意事项编辑
1、本阀应存放在干燥的室内，通路两端须堵塞。不准堆置存放。
2、长期存放的调节阀应定期检查，清除污垢，在各运动部分及加工面上应涂以防锈油，防止生锈。
3、本阀应安装在水平管道上，必须垂直安装。阀杆向上。
4、必须按图示箭头所指介质流向进行安装。
