工作原理

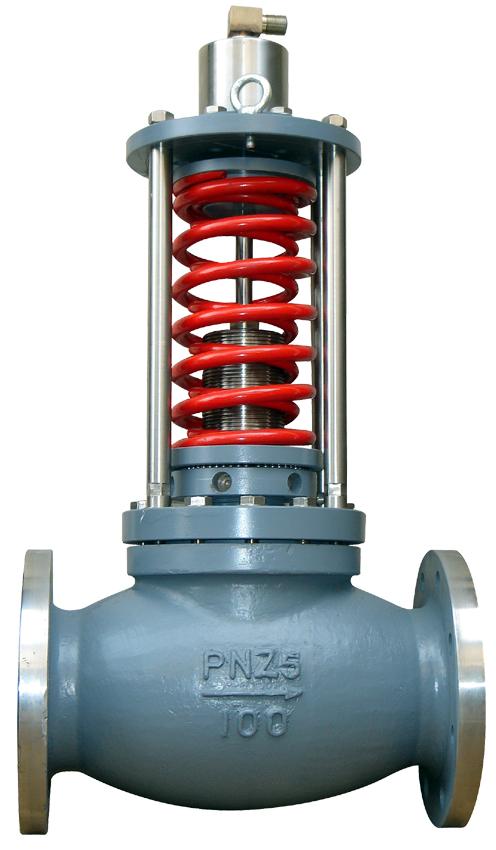

自力式阀后压力调节阀的工作原理。阀前压力P1经过阀芯、阀座的节流后，变为阀后压力P2。P2经过管线输入上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀后压力。当P2增加时，P2作用在顶盘上的作用力也随之增加。此时，顶盘上的作用力大于弹簧的反作用力，使阀芯关向阀座的位置。这时，阀芯与阀座之间的流通面积减少，流阻变大，P2降低，直到顶盘上的作用力与弹簧反作用力相平衡为止，从而使P2降为设定值。同理，当P2降低时，作用方向与上述相反，这就是阀后压力调节的工作原理。

自力式压力调节阀与控制阀的区别

这两类产品的区别，主要在于控制阀既需要外界能源（如电源或气源）做驱动能，又需要接受外来控制仪表信号才能改变阀内截流件相对位置，从而实现改变流体流量。而自力式压力调节阀则既不需外来能源，又不需要接受外来控制仪表信号，仅靠被调介质的压力信号，便可实现压力调节。自力式压力调节阀的特点由于自力式压力调节阀没有外来驱动能源，因此该产品的操作力较小，

它具有如下特点。

1. 平衡式阀芯结构，如平衡型单座，双阀芯平衡型，套筒平衡型等。

2. 快开流量特性，其阀芯为平板型。

3. 公称通径与阀体特征：ＤＮ２０～１００ｍｍ（或１２５），阀上设有波纹管，阀芯为单座（有的厂家产品ＤＮ２０ｍｍ的没波纹管，阀芯也为单座）；公称通径大于１００ｍｍ时，阀上盖内不设波纹管，阀芯为双阀芯或套筒结构。

4. 执行机构种类推荐：设定值≤０．６ＭＰａ时，选薄膜式执行机构；设定值＞０．６ＭＰａ时，选气缸式执行机构。
