ZXSM型气动薄膜角形套筒调节阀使用说明
发布于：2019/1/26 9:44:13 点击量：109
ZXSM型气动调节阀全称ZXSM型新系列气动薄膜角形套筒调节阀，相对于ZXSP型气动薄膜角形单座阀来说只是阀内件不一样，相对于气动薄膜套筒调节阀来说，只是阀体不一样。
ZXSM气动调节阀使用在管道90°弯道处，用于代替ZXSP不能胜任高压差的场合。同ZXSP气动调节阀一样，它具有具有结构紧凑、重量轻、动作灵敏、压降损失少、阀容量大、流量特性精确、拆装方便等优点。下面我们一起来了解ZXSM气动调节阀的结构及零件材料。

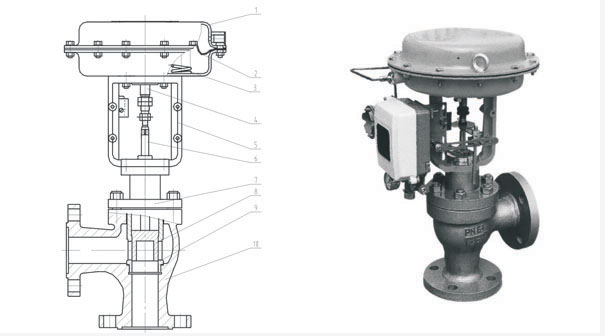

1、膜盖2、膜片3、弹簧4、推杆5、支架6、阀杆 7、阀盖8、阀芯9、套筒 10、阀体
ZXSM型气动调节阀主要零件材料如下表格：
零件名称 | 材 料 |
阀体、阀盖 | WCB(ZG230-450)WCC(ZG270-500)WC6(ZG15CrMo) |
阀芯、套筒 | 304(0Cr18Ni9)316(0Cr17Ni12Mo2)316L(00Cr17Ni14Mo2) |
填料 | PTFE(聚四氟乙烯)R.TFE(增强聚四氟乙烯)Grafoil(柔性石墨) |
密封垫片 | XB350(石棉橡胶板)、PTFE、柔性石墨夹金属 |
膜盖 | A3(Q235镀漆或喷塑)304(特殊情况下采用) |
波纹膜片 | 丁腈橡胶夹增涤纶织 |
阀杆 | 304 316 316L 17-4PH |
顾客可根据工况选择材料
气动薄膜角形套筒调节阀使用说明书
