ZXSD气动薄膜低温角型调节阀是一种在低温，深冷场合使用的气动调节阀。采用长颈阀盖保温，配用多弹簧执行机构，具有总体结构紧凑、重量轻、稳定性好等优点。阀体采用精密铸造角形结构（或锻造），材料为LF4（铝），具有良好的耐低温性能。波纹管密封保证了调节阀在低温场合不外漏。因而广泛应用于冶金、空分、制氧、石油、化工等低温、深冷场合。特别适用于精确控制低温气体、液体（如液氧、液氮、液氩等）的工艺参数保持在给定值。

    ZXSD气动薄膜低温角型调节阀系列气动调节阀产品有连接板安装型、浮动套安装型两种，公称压力等级为PN0.6-1.6MPa，阀体口径范围DN20～100，适合流体温度-60℃～-250℃范围内多种档次，泄漏量等级有Ⅳ级和Ⅵ级二种，流量特性为线性或等百分比。多种多样的品种供选择。

    ZXSD气动薄膜低温角型调节阀特点

 ·底进侧出，流路简单，阻力小，阀体容量大

 ·双导向，阀工作稳定性好

 ·可调范围大，固有可调比50

 ·波纹管密封对移动的阀杆形成完全的密封，堵绝流体外漏

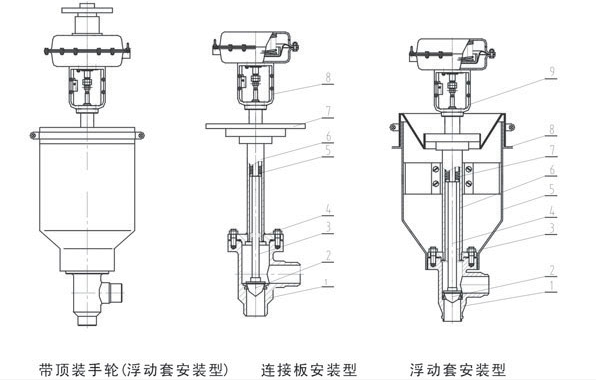

 ·采用连接板或浮动套安装型，用户及设计院可灵活选择

ZXSD气动薄膜低温角型调节阀使用说明

ZXSD型气动薄膜低温角型单座调节阀使用说明.zip
