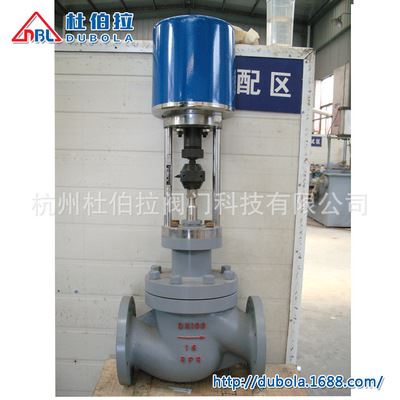

电动衬氟调节阀概述：

电动衬氟调节阀是由381L系列电子式执行机构和直通单座衬氟阀组成。该执行机构采用一体化的电子控制器?？?，无需另配伺服放大器，

且输出力大；阀体接触介质的部位均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46)，又采用聚四氟乙稀波纹管密封，因

而该阀广泛适用于化工，石油，冶金，医药、电力等行业中对酸、碱等强腐蚀介质和有毒及挥发等气体、液体、介质的过程控制。

特点：

1、耐腐蚀：阀体内腔、阀芯、阀座、阀杆均包衬2.5～3mm厚的F46，能耐酸、碱，耐强腐蚀

       2、 密封性能好：采用聚四氟乙烯材质的波纹管和填料双重密封，确保无渗漏

       3、泄漏量?。河捎诜?、阀座是软密封，故泄漏量低于国家Ⅳ级标准

技术参数

1、形式：直通倒S铸造阀 ；

       2、公称通径：DN20-200mm；

       3、公称压力：PN1.6 4.0 6.4MPa；

       4、连接形式：JB78-59 JB/T79。2-94凹式

       5、材料：HT200 ZG270-500 ZG1Gr18Ni9Ti ZGOCr18Ni12M02Ti

       6、常温型：-40-+200℃

       7、散热型：+200℃-+450℃

       8、压盖形式：螺栓压紧式

       9、填料：V型聚四氟乙烯，柔性石墨，石棉编织填料

       10、阀芯形式：上导向单座柱塞式阀芯，或上导向单座套筒柱塞式阀芯

       11、流量特性：等百分比特性，直线特性和快开特性

       12、阀芯材料：1Cr18Ni9Ti Ocr18Ni12M02Ti

标准规格

阀体型式：直通铸造球型衬氟阀体

       阀芯型式：非平衡式单座衬氟柱塞阀芯

       公称通径：DN20~150 NPS 3/4〞~ 6〞

       公称压力：PN16 ~ 25 CLASS 150/300LB

       连接方式：法兰：FF、RF、MF、RTJ

       阀盖形式：衬氟波纹管密封型

       填 料：V型聚四氟乙烯填料、柔性石墨填料等

       密 封 垫：聚四氟乙烯

       执行机构：电动：3810L系列智能型执行机构、PSL系列智能型执行机构

       表面涂漆：绿色 丙稀酸聚胺酯磁漆
