自力式流量调节阀（以下简称流量阀）是一种无需外来能源，依靠被调介质自身的压 力变化进行自动调节流量的节能产品，具有测量、执行、控制的综合功能。广泛适用于 城市供热、供暖系统及石油、化工、冶金、轻工等工业部门自控系统。本产品可用于非 腐蚀性（最高温度200℃）的液体、气体和蒸汽等介质的流量控制。

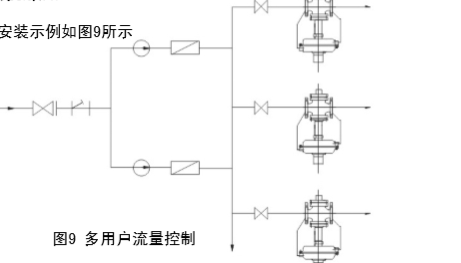

 自力式流量调节阀安装示例图

自力式流量调节阀现场安装的几点说明

a、现场安全:安装流量阀的管道事先不应有压力，流量阀前后的切断阀应关闭。在进 行焊接前，应采取适当的防火措施。

b、控制性能：配管系统压力损失应于计算流量阀尺寸时所考虑的损失相一致，进出 口应尽量保证一定的直管段（一般为5D～10D），以保证所需的控制性能。

c、安装位置：应有足够的空间，便于操作人员安装、调整流量阀，以及保证流量阀 和附件的就地拆装和维护的可能性。

d、过滤器：为保证流量阀的正常使用，安装时应在流量阀前安装过滤器，并定期清 洗。在有蒸汽的厂房内，应有足够的排水管道和通风系统。  e、流量阀组：一般在工艺过程配管中均安装切断和旁路阀配成阀组以适应设备连续 操作的需要。维修和出现意外情况时，用切断阀隔离，用旁路阀调节推荐下面的布置方式。

f、为便于调整，应在阀后（或阀前）近阀处易观察的适当位置加装显示流量计
